一、概述
YXQ-II型油流信號器用于稀油潤滑系統。通過它可直觀地觀察到油流大小,并可通過其發訊裝置發出油量不足或 斷流信號，從而實現遠距離監視或控制，適用介質為粘度等級 N22～N460 的潤滑油。
通徑 DN10～DN50 為螺紋連接，DN80 為法蘭連接。
公稱壓力為 0.4MPa

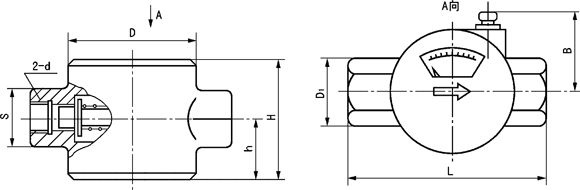

二、技術參數及外形尺寸
|
型號
|
公稱通徑
DN
|
公稱壓力
MPa
|
連接螺紋
d
|
L
|
D
|
H
|
h
|
B
|
D1
|
S
|
重量
kg
|
|
YXQ-10II
|
10
|
0.4
|
G3/8
|
136
|
80
|
71
|
30
|
75
|
47.3
|
41
|
2.1
|
|
YXQ-15II
|
15
|
0.4
|
G1/2
|
136
|
80
|
71
|
30
|
75
|
47.3
|
41
|
2.1
|
|
YXQ-20II
|
20
|
0.4
|
G3/4
|
136
|
80
|
71
|
30
|
75
|
52
|
47
|
3.5
|
|
YXQ-25II
|
25
|
0.4
|
G1
|
160
|
100
|
96
|
35
|
85
|
60
|
52
|
3.8
|
|
YXQ-32II
|
32
|
0.4
|
G1 1/4
|
160
|
100
|
101
|
40
|
85
|
66
|
58
|
4.2
|
|
YXQ-40II
|
40
|
0.4
|
G1 1/2
|
190
|
110
|
101
|
45
|
90
|
76
|
66
|
4.5
|
|
YXQ-50II
|
50
|
0.4
|
G2
|
200
|
110
|
112
|
50
|
90
|
92
|
80
|
4.8
|
|
YXQ-80II
|
80
|
0.4
|
法蘭 DN80
|
260
|
170
|
190
|
80
|
～140
|
φ 200
|
φ 200
|
～9.8
|

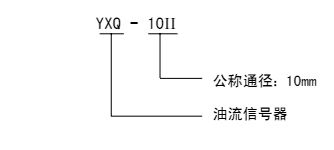

三、型號說明
四、電器參數
 |
DN10～50、80 |
| 開關型式 |
交流二線制90～250V |
直流二線制10～30V |
直流三線制6～30V(NPN型) |
直流三線制6～30V(PNP型) |
| 應用場合 |
帶動交流線圈、交流信號燈等 |
帶動直流線圈、直流信號燈等 |
輸入PLC(輸入模塊為NPN型) |
輸入PLC(輸入模塊為PNP型) |
| 輸出形式 |
常開 |
常開 |
常開 |
常開 |
| 輸出電流 |
3～200mA |
5～50mA |
0～200mA |
0～200mA |
| 漏電流 |
1r≤3mA |
1r≤1mA |
1r≤0.5mA |
1r≤0.5mA |
| 開關壓降 |
Ud≤4V |
Ud≤4V |
Ud≤0.1Vcc |
Ud≤0.1Vcc |
| 接線圖 |
 |
 |
 |
 |

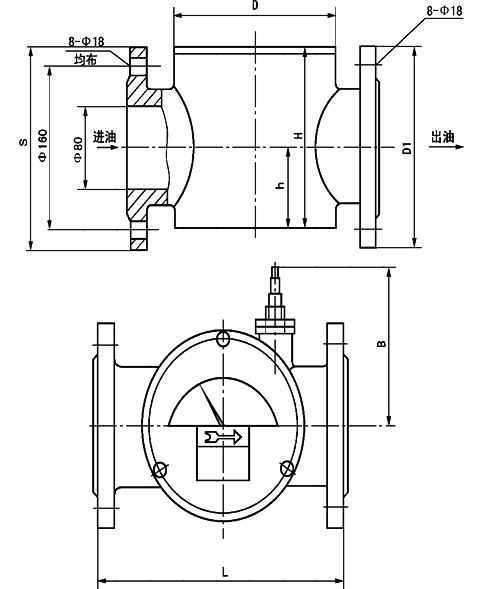

YXQ-80 Ⅱ外形尺寸
五、注意事項
1、油流方向必須與油流信號器指示方向一致；
2、開關必須通過負載后接至電源，如直接接至電源將造成開關擊穿損壞。
3、開關輸出如果需要常閉形式或輸出電流有特殊要求應有定貨時注時，用戶在訂貨時如不注明接近開關型式，則 配置 PNP 型直流三線制接近開關。
4、選型時必須根據電器參數表中的應用場合選型。
六、接近開關輸出形式
a、直流三線型 10-30VDC。其靜消耗〈5mA，輸出電流≤ 200mA，輸出壓降≤ 1.5VDC，響應頻率 ≤ 300Hz。
b、直流二線型 10-30VDC。其靜消耗〈1mA，輸出電流≤ 100mA，輸出壓降≤ 5VDC，響應頻率≤ 300Hz。
c、交流二線型 90-250VAC。其靜消耗〈2mA，輸出電流≤ 300mA，輸出壓降≤ 8VAC，響應頻率≤ 30Hz。
七、注意事項說明
1.只有當系統斷流或者說是油液接而不斷地通過油流信號器，才能使發訊裝置能正確地發出信號，否則不能實現 發信功能。
2.安裝油流信號器應看清其油流方向，并且水平放置，不能垂直安裝，更不能倒置。
3.相對應的連接外螺紋長度不能大于本信號器體的內螺紋長度，一般不得超過 16mm，以防外接螺紋與信號器體閥 芯發生頂撞，從面影響使用效果。
4.關于指針零位概念作一說明：這就是說系統內不存在壓力（或者說是完全卸負）的情況下，指針回復趨于零，當系統（油流信號器進口的前端）存在一定的壓力，甚至是很小值，那么指針有一定的讀數，這一點，務請用戶引起 理解！ |
